PANZERFLEX-SIGNAL
NSHTÖU-J/O, (N)SHTÖU-JZ/-OZ

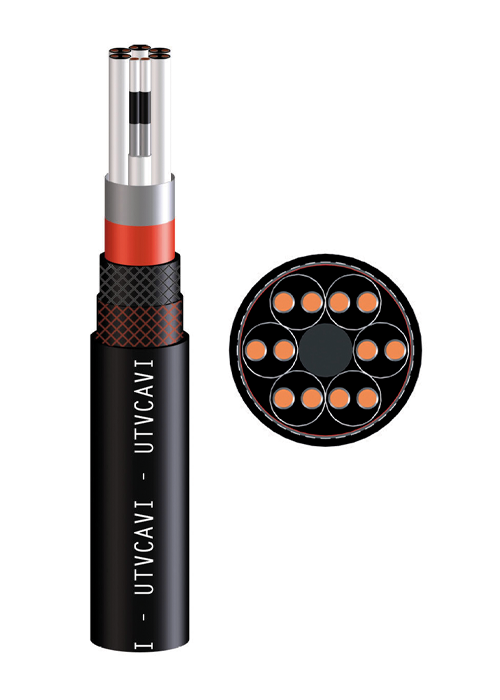

Descrizione cavo PANZERFLEX-SIGNAL
Cavi di controllo flessibili per l'uso sul collegamento di parti mobili di macchine utensili e qualsiasi movimentazione di materiali attrezzature . Idoneo per la segnalazione di alimentazione su avvolgicavi e sistemi a festoni con movimento rapido e con forte accelerazione, adatto anche per semplice oscillamento.
SPECIFICHE TECNICHE
Conduttore in rame stagnato, flessibile cl.5 IEC 60228 appositamente progettato per applicazioni mobili
2Isolamento:Mescola in EPR migliore del 3GI3. Nuova mescola indeformabile specificatamente sviluppata con migliorate caratteristiche elettriche e meccaniche
3Identificazione dei Conduttori:Nero numerati con o senza conduttore giallo/verde. Ogni conduttore conseguentemente numerato
4Schermatura( su singolo conduttore o su coppie):Rame stagnato in treccia schermata Almeno 70% sui nuclei Almeno 80% nelle coppie
5Coppie:Due conduttori uniti con filler tessile negli interstizi per mantenere un'ottimale caratteristica geometrica
6Posa:Passo di cordatura relativamente breve per migliore flessibilità ≤ 7 volte la posa dei diametri dei conduttori (in massimo 3 strati per cavi multi nucleo)
7Separazione:Nastro(i)
8Guaina Interna:Mescola composta in gomma di Policloroprene migliore del GM1b
9 Protezione Antitorsione:Treccia anti torsione, fermamente saldata tra la guaina interna ed esterna
10Guaina Esterna:Mescola composta in gomma nera di Policloroprene resistente ai raggi UV, oli e materiali chimici migliore della 5GM2
11Marcatura:U.T.V. CAVI manufactured BY PALAZZO- panzerflex 0.6 /1 kv nc x cross section
| rated-voltage | Uo/U = 0,6/1 kV |
| max-voltag-ac | Um = 1,2 kV |
| test-voltage | 3,5 kV |
| current-carrying-capacity | According to DIN VDE 0298 part 4 |
| tensile-load | Up to 15 N/mm2 |
| minimum-bending-radii | According to DIN VDE 0298 part 3 |
| reeling-operation | No restriction. Consult the manufacturer if speed exceeds 180 m/min |
| festoon-systems | Up to 240 m/min |
| fully-flexible-operation | - 25 °C |
| fixed-installation | - 40 °C |
| max-temp-conductor | 90 °C |
| short-circ-temp | 250 °C |
| resistance-to-oil | Resistance to oil According to VDE / IEC standard |
| weather-resistance | Unrestricted use outdoor and indoor, UV resistant, moisture resistant. |
